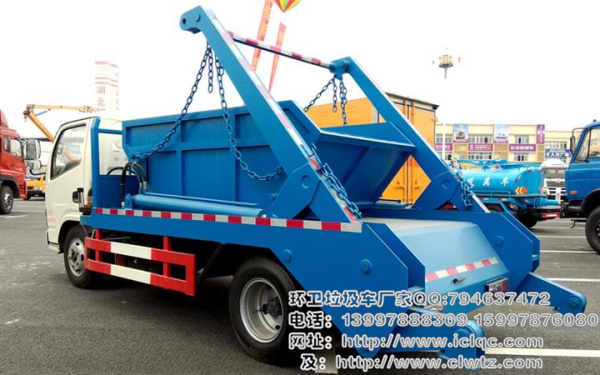

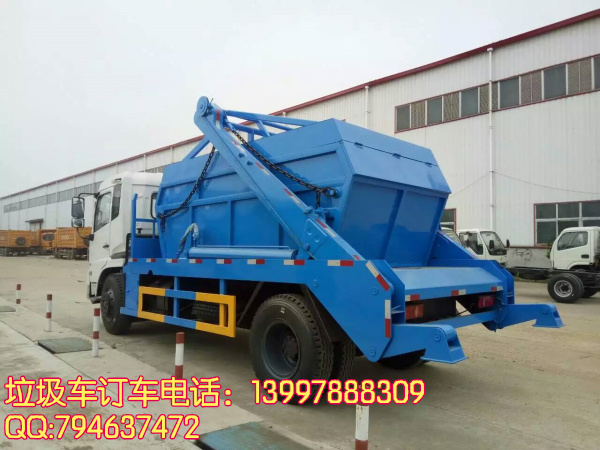

擺臂式垃圾車實為城市環衛、廠家排污、建筑等行業理想的垃圾運輸車輛。今天我們就看看擺臂式垃圾車的工作原理及主要結構：

工作原理
    （1）放置在半封閉的車箱里（2）從變速器取得動力，帶動液壓油泵（3）轉動，產生高壓油送到各油缸，通過油缸（4）使吊臂（5）繞絞點（A）轉動，使集料斗起吊和卸下。當傾卸貨物時，先打開車蓋（6）集料斗以軸心（7）作支點，起吊臂繞絞點（B）轉動，使集料斗向后傾斜，完成卸料目的。在起吊前必須先將支承腿（8）放下，以確保整車平穩、安全，在行駛前必須先將支腿收回到最高位置，長途轉運時也應注意支腿是否自動松落。

主要結構
（一）自卸機構
     自卸機構由鋼板組成箱形結構組焊而成，主要功能是由多路閥操縱油罐驅動擺臂繞軸作旋轉運動，其旋轉角度為145°，由此可提生重物（如料斗），以及對料斗作傾翻運動。
（二）料斗
     當散裝物料裝入料斗后，掛上兩端吊鏈，由吊臂旋轉即可將料斗吊上車箱，卸料時由擺臂旋轉吊離車箱，落地后取下一端吊鏈即可向反向卸料，其最大傾翻角度可達86度以上。
（三）液壓系統
     液壓系統由取力箱、油泵、手動多路換向閥、單向液壓鎖、平衡閥、油管、油箱等組成。整個系統由汽車變速箱、取力箱提供動力，手動多路閥操作支腿油缸、擺臂油缸作伸縮運動。本系統油泵排油量大小可由手動油門在車下作調控，手動換向閥手柄控制閥桿行程從而控制油缸活塞桿運動速度，系統壓力可由安全溢流閥設定（調節），系統超過設定壓力將由安全溢流閥溢流。
